灼熱絲測試報(bào)告辦理?歡迎隨時(shí)來我司訊科技術(shù)詳細(xì)了解!灼熱絲測試是為了測試電子電器產(chǎn)品在工作的時(shí)候的穩(wěn)定性。而灼熱絲本身其實(shí)是一個(gè)固定規(guī)格的電阻絲環(huán),試驗(yàn)時(shí)要用電加熱到規(guī)定的溫度,使灼熱絲的頂端接觸樣品達(dá)到標(biāo)準(zhǔn)要求時(shí)間,再觀察和測量其狀態(tài),測試范圍取決于特定的試驗(yàn)程序。
灼熱絲測試依據(jù)標(biāo)準(zhǔn)
1. GB/T 5169.11-2017 IEC 60695-2-11:2014 《成品的灼熱絲可燃性試驗(yàn)方法》;
2. GB/T 5169.12-2013 IEC 60695-2-12:2010 《材料的灼熱絲可燃性指數(shù)(GWFI)試驗(yàn)方法》;
3. GB/T 5169.13-2013 IEC 60695-2-13:2014 《材料的灼熱絲引燃溫度(GWIT)試驗(yàn)方法》。

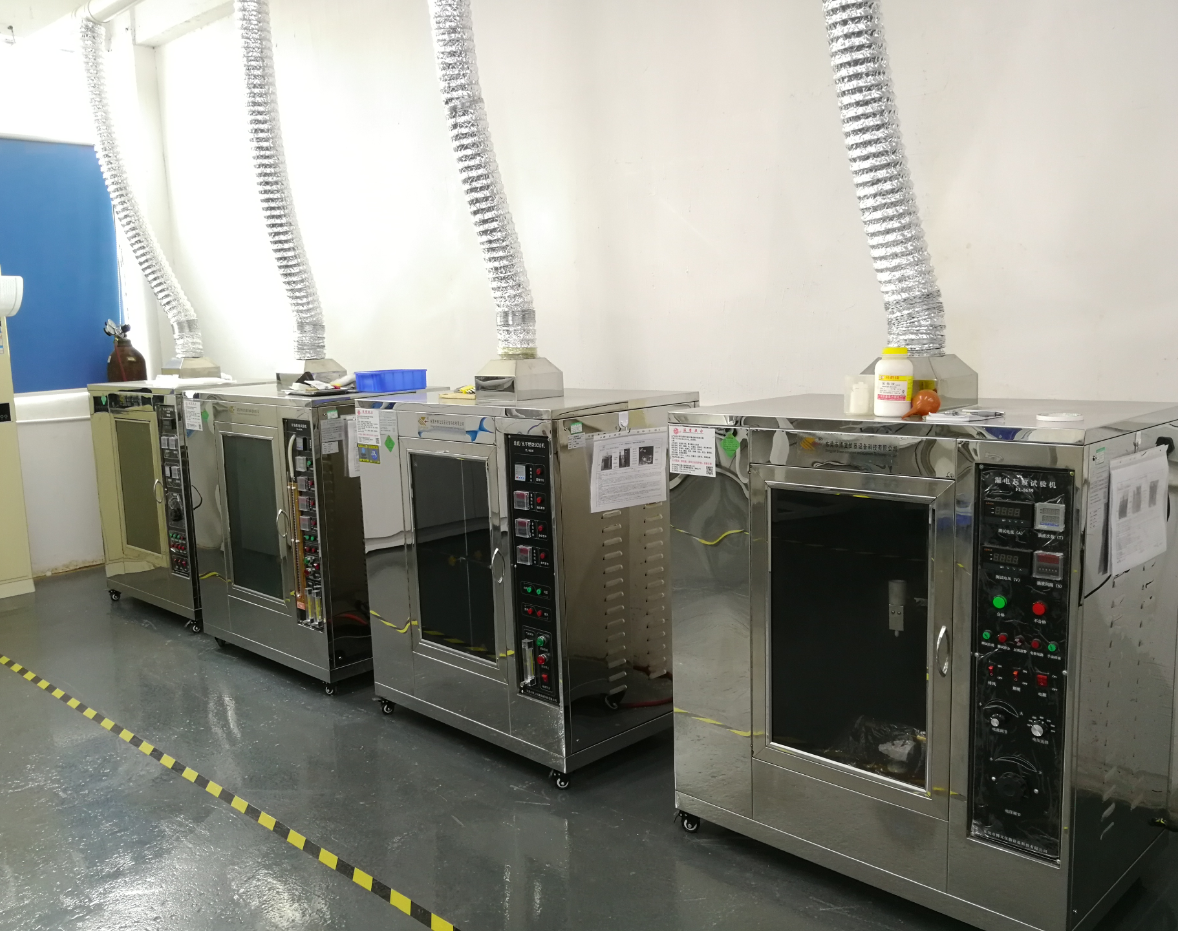

灼熱絲測試樣品要求
1. 試樣樣品應(yīng)該有足夠大的固定尺寸的平面部分,進(jìn)行試驗(yàn)時(shí)受試平面保持在垂直位置;
2. 試驗(yàn)樣品可采用壓塑、注塑或澆注,或從板材等有足夠大平面的成品部件上切割而成;
3. 試驗(yàn)樣品平面部分的尺寸應(yīng)為:長≥60mm,寬(夾具內(nèi)側(cè))≥60mm;
4. 評定可燃性通常需要一組數(shù)量為10個(gè)的試驗(yàn)樣品。
灼熱絲測試結(jié)果評定
1. 灼熱絲可燃性指數(shù)(GWFI)結(jié)果的評定
如果試驗(yàn)樣品沒有起燃或滿足下面兩個(gè)條件,則認(rèn)為經(jīng)受住了灼熱絲測試。
a) 如果試驗(yàn)樣品的火焰或灼熱線在移開灼熱絲之后的30s內(nèi)熄
b) 包裝絹紙沒有起燃
如果不滿足上述兩個(gè)或兩個(gè)條件之一,則選一個(gè)較低的試驗(yàn)溫度,用一個(gè)新試驗(yàn)樣品重復(fù)試驗(yàn)。如果同時(shí)滿足上述兩個(gè)條件,則在選一個(gè)較高的試驗(yàn)溫度,用一個(gè)新試驗(yàn)樣品重復(fù)試驗(yàn)。應(yīng)在試驗(yàn)樣品滿足了條件a)和b)的最高試驗(yàn)溫度下再重復(fù)進(jìn)行試驗(yàn)。所以確定GWFI是連續(xù)三次試驗(yàn)都滿足條件a)和b)的最高試驗(yàn)溫度。
2. 灼熱絲起燃性溫度(GWIT)結(jié)果的評定
應(yīng)確定施加灼熱絲期間試驗(yàn)樣品的起燃溫度,將比連續(xù)三次試驗(yàn)均未引起試驗(yàn)樣品起燃的灼熱絲頂部最高溫度高25K(900℃到960℃之間為30K)的試驗(yàn)溫度
下一篇:口罩過濾效率GB2626測試項(xiàng)目及流程
- IP54防塵防水綜合驗(yàn)證:保障產(chǎn)品在日常多塵多雨環(huán)境中的功能穩(wěn)定性
- 沖擊振動聯(lián)合測試:模擬運(yùn)輸中多重應(yīng)力疊加對產(chǎn)品結(jié)構(gòu)的綜合影響機(jī)制
- 環(huán)境應(yīng)力篩選(ESS):確保產(chǎn)品在惡劣工況下穩(wěn)定運(yùn)行的關(guān)鍵技術(shù)
- 可燃性氣體爆炸濃度測試方法
- 如何申請亞馬遜SIPP認(rèn)證
- 釬著率測試方法與應(yīng)用解析:評估釬焊潤濕性能的關(guān)鍵技術(shù)
- 表觀腐蝕等級評定方法HB 5192
- 數(shù)據(jù)中心G2G3GX大氣腐蝕要求
- WF2 防腐等級認(rèn)證的詳解流程、核心要求及企業(yè)應(yīng)對策略
- 亞馬遜包裝運(yùn)輸測試報(bào)告的平臺規(guī)則與使用指南
